朗恩精密——超声波&直线电机超精密加工中心解决方案
朗恩超声波加工解决方案
超声辅助CNC加工装备

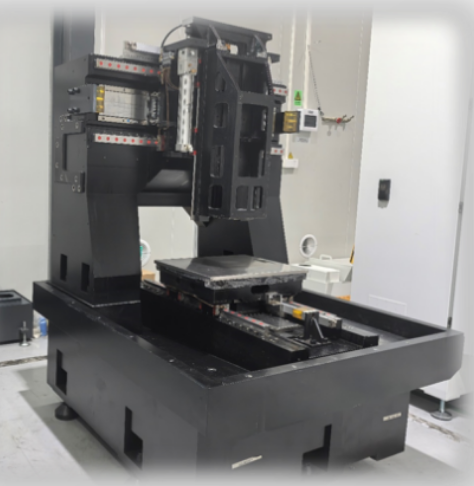

RONEIND/超精密立式加工中心E600 LP
-
矿物铸件床身
-

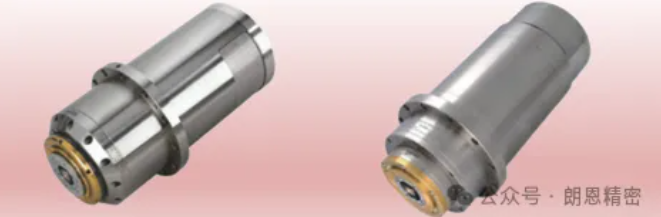

配备高品质、高转速、高稳定性的主轴进行高频振动加工
-

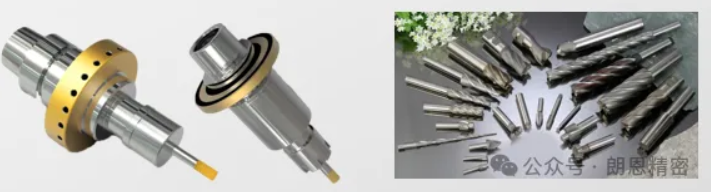

配备超声加工专用刀柄、超硬刀具
-
超声刀柄,是一种能让刀具产生高频、可控振动的特殊刀柄,刀刃上每分钟数百万次的微米级振动,与机床主轴转速叠加,实现宏、微观结合的超声切削,整体提升机床工艺性能。
1.作用机理
-
高频冲击,加速材料去除
-
断续切削强化散热
-
微振润滑,降低切削力
2.工艺效果
-
提升进给速度
-
提升切削线速度
-
降低受力变形误差
3.经济效益
-
提高刀具寿命
-
提升加工效率
-
改善加工质量
-

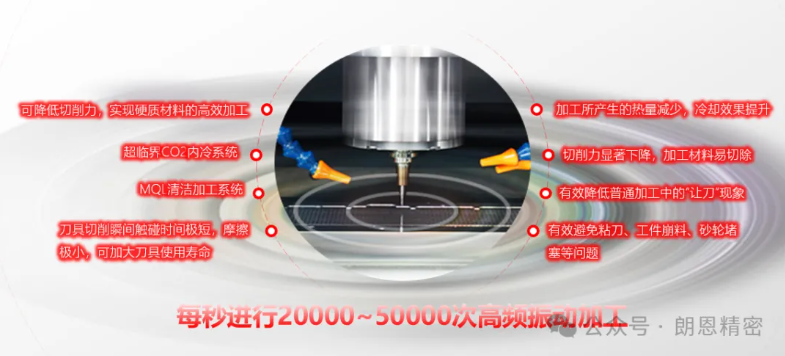

超声波加工可降低切削力,实现硬质材料的高效加工,实现每秒20000~50000次高频振动加工。
-
配备超临界CO2内冷系统、MQl清洁加工系统,加工时所产生的热量明显减少,冷却效果显著提升。
-
刀具切削瞬间触碰时间极短,摩擦极小,切削力显著下降,加工材料易切除,可加大刀具使用寿命。
-
可有效降低普通加工中的“让刀”现象,有效避免粘刀、工件崩料、砂轮堵塞等问题。

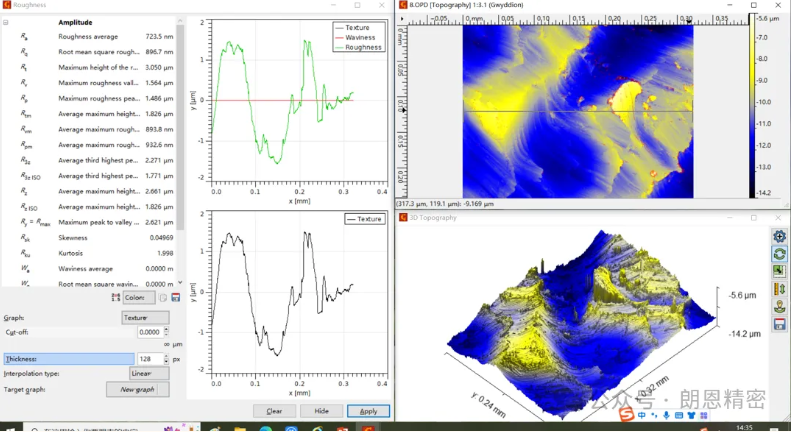

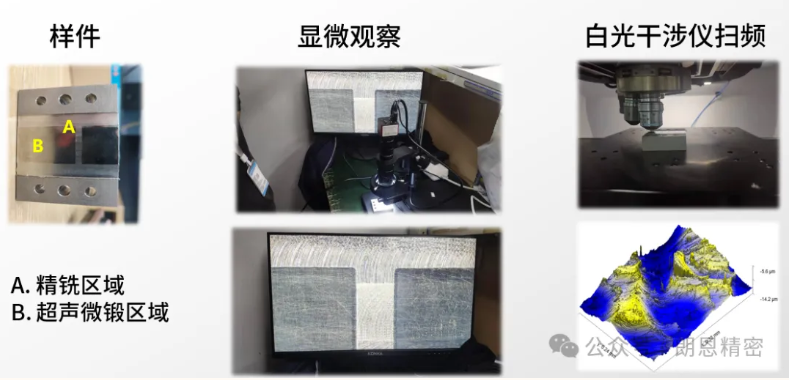

精铣实验效果图

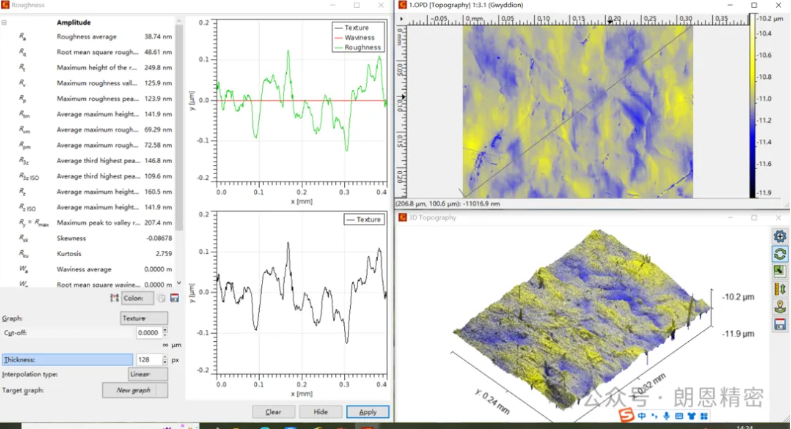

超声微锻实验效果图

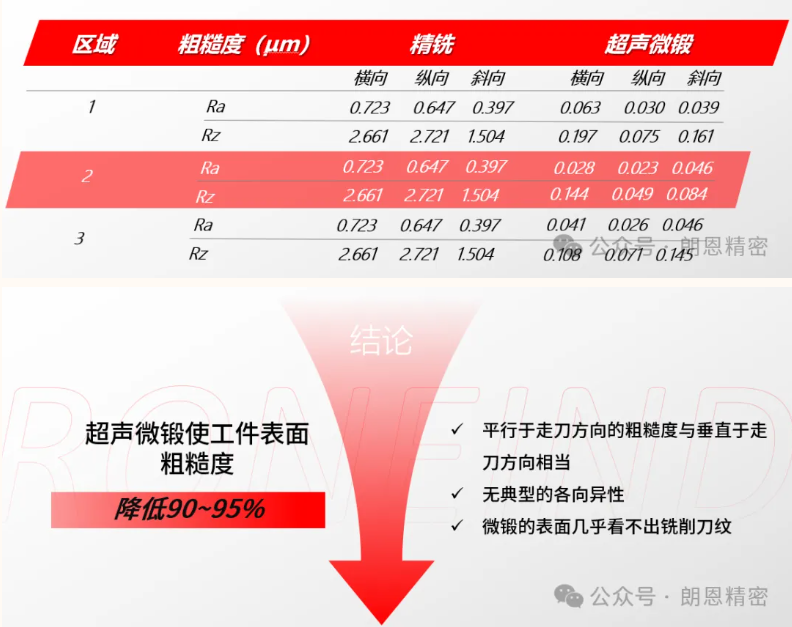

精铣VS超声微锻
-
超声微锻使工件表面粗糙度相比精铣可降低90~95%,平行于走刀方向的粗糙度与垂直于走刀方向相当,无典型的各向异性,微锻的表面几乎看不出铣削刀纹。

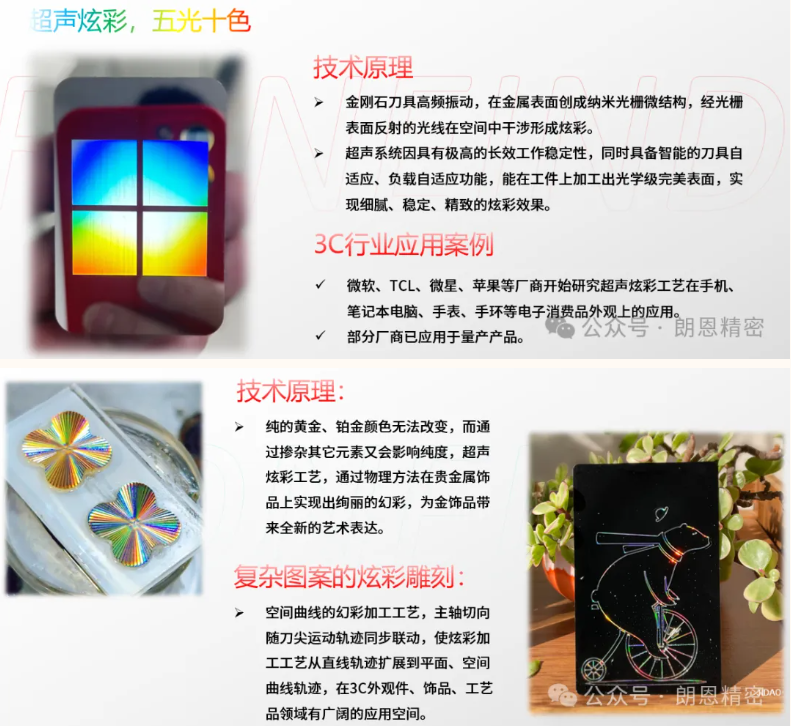

典型超声波加工案例

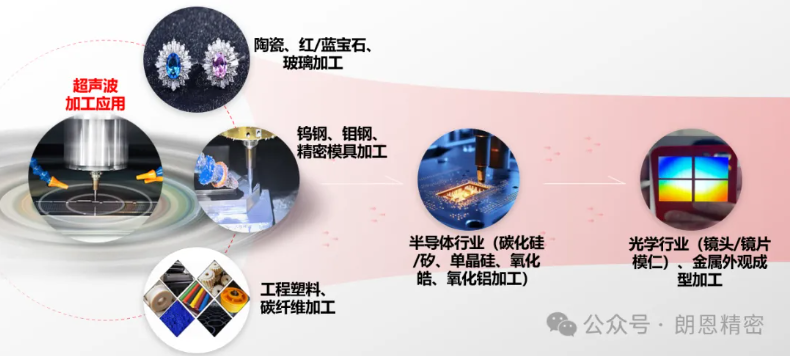

超声波加工应用领域
-
超声加工非常适合对硬脆材料(陶瓷、红/蓝宝石、玻璃、钨钢、钼钢等)、碳纤维、工程塑料、半导体行业(碳化硅/矽、单晶硅/矽、氧化锆、氧化铝)和金属材料的几何复杂工件进行高精度和高效的超声波精密加工。
以上为本期全部内容,感谢观看!
下期为大家提供超精密加工中心解决方案,敬请期待。
