精密加工中心E500 LP


高精密立式加工中心E500 LP

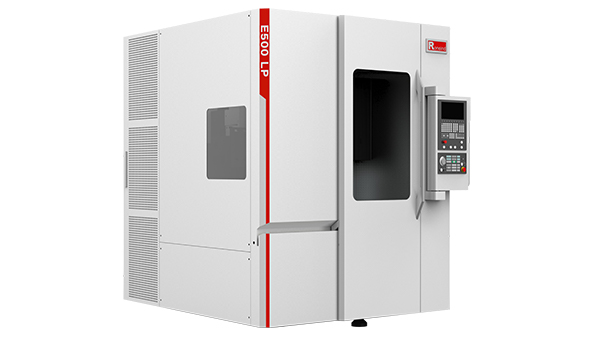

朗恩高精密立式加工中心E500 LP
缔造你的超精密制造

朗恩精密将精密技术与软件、工程和自动化的先进技术结合起来,在您的车间实现生产效率和质量。在光学领域、模具制造、医疗和半导体等行业,我们的机器可以帮助您提高各项工作的性能。所以,你可以用更少的钱做更多的事。

保持高精度 的主体结构
按照数控指令,实现亚纳米级别精度
可以将主体结构,高精密滚动导轨,线性马达调整达到最佳平衡,提供伺服增益极限。

高精密滚动 导轨
可以将波动起伏控制到较低范围,各移动轴能超平滑移动

矿物质铸件 床身
1,更高的阻尼值让终端产品精度和效率更好
2,矿物铸件稳定性强,无基本变形误差
3,生产能耗降低,大量减少二氧化碳,更加环保

采用先进的 线性马达控制技术,实现高精度定位



采用32000RPM高转速电主轴,实现高速顺滑切削

采用进口高品质电主轴,主轴旋转产生热源对几何精度产生不良影响。专利的轴冷却系統,使其中主轴、HSK接口和刀柄保持在热恒定水平。短的温度饱和时间、刀具的较小热膨胀、方向和恒定的操作结合CSC技术(紧凑轴冷却)和标准的内部主轴冷却系统,使主轴和旋转系统的整体热增长缩小。

参数表(选区E-500 LP 的参数)
朗恩超精密加工中心系列
型号 E500 LP
驱动方式 三轴直线电机+三轴滚柱导轨
控制系统 SIMENS SYSTEM 828D
加工行程 500×400×220
工作台尺寸 520×400mm
主轴转速 500-32000rmp(8.5Kw,轴承式电主轴) 500-60000rmp(5.5Kw,空气静压轴承主轴)(选配)
主轴规格 HSK-E40 直接装夹式(选配)
快速进给移动速度 1-20000mm/min
最小移动单位 0.00001mm 0.000001mm(选配)
光栅尺分辨率 0.001μm 0.0001μm(选配)
刀库 20把自动换刀 直接装夹式换刀系统(选配)
重复定位精度 <0.001mm
定位精度 <0.002mm
空气压力 0.5Mpa 0.6Mpa
机床尺寸 2330*2020*2300mm
机床重量 约5400Kg
备注:本目录标记加工精度均为恒温恒湿的标准条件下所得数据,温度20±1℃,测量标准VDI3441。如工厂无法保证本公司要求恒温恒湿的加工条件将无法达到本目录约定的加工精度,敬请理解。
